Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.
Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме
Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное рабочее напряжение | 220V |
| Частота питающей сети | 50/60Hz |
| Сохраняет работоспособность, при питающем напряжении в пределах | 180V-250V |
| Потребляемая мощность реле | не более 2VA |
| Допустимый ток переключающего контакта, при активной нагрузке | 16А |
| Допустимый ток переключающего контакта, при реактивной нагрузке | 8А |
| Минимальный шаг программирования | 1 минута |
| Максимальный шаг программирования | 168 часов |
| Число программ включения/отключения | 16 циклов |
| Механическая износостойкость, циклов вкл/откл | 10000000 |
| Электрическая износостойкость, циклов вкл/откл | 100000 |
| Время сохранения данных программирования, при отключении питания | до 150 часов |
| Точность хода часов в течении суток, при температуре +25°С | ≤1 секунда |
| Габаритные размеры (ВхШхГ) | 86,5х36х65,5 мм |
| Диапазон рабочих температур, °С | -10°С~+40°С |
| Относительная влажность | 35~85% |
Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.
Лицевая панель реле времени
Назначение кнопок управления и индикации реле времени
| Назначение кнопок и индикации | Надпись |
|---|---|
| Индикация включения контакта | ON |
| Кнопка программирования |  |
| Кнопка настройки дня недели | D+ |
| Кнопка настройки часа | H+ |
| Кнопка настройки минут | M+ |
| Кнопка настройки и текущего времени |  |
| Кнопка сброса всех данных | RESET |
| Кнопка управления режимами (ON, AUTO, OFF) | MANUAL |
Жидкокристаллический дисплей
Данные жидкокристаллического дисплея
В верхней части дисплея:
дни недели
MO - понедельник; TU - вторник; WE - среда; TH - четверг; FR - пятница; SA - суббота; SU - воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON - включено; OFF - отключено; цифры от 1 до 16 - номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON - включено постоянно; AUTO - автоматический режим; OFF - отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL
Настройка реле времени
Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.
Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.
После настройки текущего времени и дня недели, приступаем к программированию реле времени.
Программирование реле времени
Включение программирования осуществляется кнопкой(далее по тексту программирование).
1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.
Схема подключения реле времени
Примерная схема подключения реле времени и нагрузки
Скачать инструкцию (паспорт) реле времени
Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки
скачать инструкцию (паспорт) реле времени, на русском языке
скачать инструкцию (паспорт) реле времени, на английском языке
реле времени, таймер включения и выключения света по времени, что такое реле времени, реле по времени, таймер электронный инструкция, включение света по времени, таймер выключения света, реле времени это, реле времени подключение, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке, реле времени на одном реле, что такое реле времени, реле времени что это, таймер времени на включение и выключение 220в, управления освещением двора частного дома, электронное реле времени iek инструкция 220в программируемое
Комментарии
управление включением наружной рекламной вывеской, в вечернее время, с учетом потребленной электроэнергии
фото крупнее img-fotki.yandex.ru/get/9064/6114020.1/0_dc8be_9fcc8e24_orig
мощность электрического котла Zota-7,5 слишком большая 7,5 кВт, чтобы подключить напрямую через реле времени
для этого реле времени управляет катушкой включения контактора, а силовые контакты магнитного пускателя включают электрический котел
фото крупнее img-fotki.yandex.ru/get/9065/6114020.1/0_dcecd_9c0547b7_orig
общий вид, расположения щита с реле времени и электрического котла
фото крупнее img-fotki.yandex.ru/get/171750/6114020.1/0_dcecc_61cf4b54_orig
рассмотрим подробнее
фото крупнее img-fotki.yandex.ru/get/235015/6114020.1/0_dda46_755fa1de_orig
для поддержания режима программирования, при отключении электроэнергии, со сроком службы от 3 до 5 лет (заменяемый)
фото крупнее img-fotki.yandex.ru/get/194835/6114020.1/0_dda44_979c438f_orig
обновленный жидкокристаллический дисплей, дополнительно отображает секунды
(на старых моделях реле времени, этого нет)
хоть токонесущие дорожки для подключения нагрузки, усилены пайкой, а переключающие контакты силового реле рассчитаны на ток до 16 Ампер (примерно 3,5 кВт), но не имеет защиты от перегрузки и токов короткого замыкания
поэтому не забывайте устанавливать автомат защиты, на ток не более 16 Ампер, качественного исполнения
инструкция по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки
скачать инструкцию реле времени, на русском языке
скачать инструкцию реле времени, на английском языке
фото крупнее img-fotki.yandex.ru/get/767483/6114020.2/0_dff6e_d8dcef3b_orig
подключаем питание 220 вольт, на автомат питания схемы управления контактором через реле времени;
автоматический выключатель для удобства двухполюсной, номиналом от 2 до 6 Ампер (тип В, но подойдет и С);
от которого питающий ноль подключаем на клемму 1 питание реле времени и клемму А1 катушки включения контактора;
фазный провод подключается на клемму 2 питание реле времени и клемму 4 общий для нормально замкнутого (NC) и нормально разомкнутого (NO) контакта реле времени;
теперь от клеммы 5 нормально разомкнутого (NO) контакта реле времени, подключаем провод на клемму А2 катушки включения контактора;
схема собрана, подано питание на реле времени, при включении которого будет подано питание на контактор
теперь остается только подключить питание на силовые контакты контактора, через собственный автомат защиты, к однофазной или трехфазной нагрузке

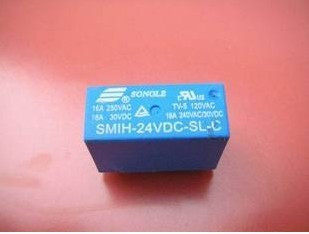

Внутри недельного таймера содержится силовое реле с переключающим контактом на 16 Ампер (мощность 3,5 кВт), с характеристикой AC1, рассчитанное на активную нагрузку, не имеющим защиты от коротких замыканий и перегрузки, для защиты этого контакта устанавливают автоматический выключатель с номиналом не более 16 Ампер.
В случае если мощность управляемой нагрузки больше чем 3500 Ватт, к контактам реле времени подключают контактор (магнитный пускатель) необходимой мощности.
немного вас не понял, вы о какой схеме говорите, если об этой
то фазный провод приходит на контакт А2, который на пускателях данного вида расположен и сверху и снизу контактора, наверное я нарисовал немного непонятно
все верно, это не имеет значения, тут как удобно производить монтаж
внутри реле времени установлен диодный мост и токоограничительный резистор
Настраивается реле времени, все циклы включения и отключения, один раз на всю неделю, по завершении которой, все автоматически повторяется.
Главное каждый цикл должен быть завершён, т.е. если есть включение, то должно быть и отключение.
Что вы имеете ввиду? Если я остановлю цикл программы, перейдя в ручной режим (on/off), что произойдет? И соответственно возникает вопрос, переключение будет происходит в момент перехода к нужному времени по программе или "между" все же запустится (допустим было в ручном, перевели на авто с таймерами вкл и выкл с 10 до 20 часов, а сейчас 15 часов)?
есть два вида реле времени, суть у них одинаковая, но небольшое отличие в автоматических режимах
ON - постоянно включено
AUTO - работает по программе
OFF - постоянно отключено
(на часах есть отображение секунд)
т.е. при переходе с ручного ON или OFF режима в автоматический режим AUTO, реле продолжит работу в соответствие с настроенными временными промежутками
но есть реле времени с режимами:
ON - постоянно включено
ON AUTO - включено, отключится по программе
AUTO OFF - выключено, включится по программе
OFF - постоянно отключено
(у таких реле обычно не отображаются секунды на часах)
т.е. при переходе с ручного ON или OFF режима, в автоматический режим ON AUTO или AUTO OFF, необходимо самому определить в данный момент реле должно быть включено или выключено, чтобы далее по времени реле времени выполняло программу
Например:
реле времени включается в ночное время (с 22:00 до 06:00),
но днем решили проверить исправность работы ночного освещения,
включили режим ON (провели профилактические работы),
восстанавливать необходимо в режим AUTO OFF (освещение включится ночью по программе)
иначе в режиме ON AUTO ночное освещение проработает весь день и ночь, и отключится только по программе утром и далее остальные дни по программе
при переходе в ручной режим, автоматический режим отключается, реле времени работает постоянно ON или постоянно OFF
я правильно понял, у вас установлено примерно такое реле
Цитирую Евгений:
а должно на катушку приходить напряжение в 36 Вольт
Цитирую Евгений:
все правильно напряжения недостаточно и поэтому срабатывает через раз
Цитирую Евгений:
проверяйте схему питания катушки реле, может какой-нибудь конденсатор высох
реле времени стоит 7000 тенге
возможна отправка почтой по Казахстану, наложенным платежом (оплата при получении)
Вся страница посвещена описанию реле времени, электронного, недельного диапазона
более полное описание смотрите в самом начале (вверху) этой страницы
Вопрос к специалистам (возможно глупый)):
Планирую использовать для вкл/выкл уличного освещения. Обычные (а лучше проходные) выключатели можно в эту схему установить? Чтобы, при желании, была возможность принудительно включить или выключить свет не только кнопкой Manual на самом приборе. Таймер в электрощите, а выключатели возле входной двери. С электроникой прибора ничего не произойдет если разрывать цепь не на самом приборе?
Спасибо.
схему подключения могу нарисовать, если будут трудности
Пробую прикрепить изображение: одна из линий в щите, в которой и планируется установка таймера.
Есть какие-то ошибки?
И еще вопрос: в таймере внизу есть 3-й неиспользуемый в схеме контакт. Его предназначение?
Спасибо.
я понял вас, что вам требуется вариант включения от реле времени (например, в ночное время) и когда реле времени отключено (например, в дневное время) получить возможность управления освещением выключателями
Освещение включается по таймеру, скажем в 11 вечера и выключается в 6 утра. При этом хочется оставить возможность включить его в любое другое время самому, при помощи проходных выключателей, расположенных возле двух входных дверей, чтобы не бежать в подсобку, где смонтирован электрощит.
Конечно, самое простое было бы смонтировать таймер не в щитке, а непосредственно у входа и пользоваться кнопкой "manual". Но, при таком варианте, будет только одна точка принудительного включения. А хотелось именно с проходными выключателями попробовать. Но моих дилетантских познаний не хватает, чтобы придумать оптимальный вариант. Поэтому и обращаюсь к профессионалам.
в указанное программой время включения, реле времени включит освещение через контакт 5 (нормально открытый), проходные выключатели не будут участвовать в этот момент в схеме
при отключении реле времени, контакт 3 (нормально закрытый) подаст питание на управление освещением при помощи проходных выключателей
есть небольшие "погрешности" в этой схеме:
1) при включении освещения при помощи выключателей, например через пару минут включилось реле времени и наоборот, будет кратковременное отключение освещения;
2) включенные выключатели (случайно включили или забыли выключить), когда работает реле времени, при отключении реле времени, включат повторно освещение
Все оказалось довольно просто. Просто - после того, как вы все объяснили доходчиво и подробно!
Щит в процессе монтажа. Как только соберу и подключу основные линии, обязательно буду пробовать ваш вариант!
Что касается погрешностей: второй пункт меня совершенно не беспокоит. Ну включится повторно освещение. Ничего страшного не произойдет. А вот с первым, если честно, я не очень понял. Под "кратковременным" вы подразумеваете - моргнул свет и всё или же это какой-то более долгий промежуток? Если более долгий, то причину я понять не могу. Связано с какими-то особенностями электроники, задержками режимов переключения реле или что-то еще?
Но, что бы там ни было - вариант предложенный вами для меня полностью подходит! Спасибо еще раз за терпение и желание помочь!
Ещё один момент, реле времени рассчитано на ток не более 16 Ампер максимум, и не имеет способности отключаться от коротких замыканий и перегрузки, поэтому не забывайте ставить автомат защиты, идеально как у вас на схеме 10 Ампер
Ну такие кратковременные отключения света - это не проблема совсем. Светильники самые примитивные - три штуки со светодиодными лампами по 6 Ватт (аналог старым 60ваттным). Про защиту помню. По этой причине отдельный автомат на входе в линию 10 амерный стоит (как и на все остальное освещение). Ну и потребление не большое - от контактора воздержался. Надеюсь, при такой мощности ничего критичного не произойдет.
Удачи.
Меня тоже эта тема интересовала )
У этого таймера 16 циклов вкл/выкл. Т.е. в сутки он может 8 раз включиться и 8 раз выключиться.
И так каждый день. Каждый час, насколько я понимаю - не получится.
Подробнее вам расскажет автор блога, Олег.
минимальное время программирования цикла одна минута, т.е. например включить в 16:30 и выключить в 16:31
и это можно запрограммировать на каждый день, независимо от дня недели, круглогодично
Помогите разобраться с подключением:
Имеет ли значение порядок подключения контактов 4 и 5? Видел в разных инструкциях две схемы подключения для одного и того же таймера. В первом варианте, инструкция как у вас: Фазный провод от 1-го контакта идет к 4-му контакту, а провод от нагрузки к 5-му.
Во втором варианте все наоборот: фазный от 1-го контакта подходит к 5-му, а от нагрузки к 4-му.
Это имеет принципиальное значение? Очень надеюсь на Вашу помощь.
Благодарю!
Режим OFF - ток на потребитель подается (красный индикатор при этом тухнет) и лампочка загорается.
Режим ON - ток на потребитель НЕ подается (красный индикатор горит) лампочка не горит
Режим AUTO - включает таймер, но не по времени включения в заданное время, а по времени выключения.
Т.е. если я ставлю в первом цикле ON-17:00, а OFF - 17:01, то в 17:00 ничего не происходит, а вот в 17:01 таймер включает свет.
Что я делаю неправильно, подскажите пожалуйста.
вы делаете все верно, но судя по вашему описанию, возможно у вас просто спутаны контакты NO и NC внутри самого реле
попробуйте использовать контакты реле времени не четвертый и пятый, а четвертый и третий, но может получится что вообще не будет ничего, тогда третий и пятый
подключение питающего фазного провода правильнее на четвертый контакт реле времени, это общий для третьего и пятого, для реле времени описанного на этой странице
Да, первая мысль такая и была. Что-то напутали внутри. Если ошибочно подвели к нормально замкнутому, вместо нормально разомкнутого (как нарисовано на схеме), наверное такой эффект и получается. Но, все же решил предварительно проконсультироваться со специалистом. Замкнуть и сжечь что-то по не знанию не очень хочется. Я не особо силен в этих вопросах. И кстати, в дополнение к описанию, вчера еще выставил в цикле время "ON" больше, чем время "OFF". Таймер сработал по установленному времени OFF и отключился по времени ON. Ну и постоянно горящий красный индикатор видимо говорит о том, что подключено именно на замкнутые контакты.
Буду пробовать менять провода. Спасибо за консультацию!
Олег, еще один вопрос: если так запросто могли напутать с контактами при сборке, есть вероятность, что могли напутать и с 1 и 2 клеммой? Вопрос гипотетический: если допустить что напутали и сделали 1- ноль, а 2-й фаза, а я подключил согласно схемы, что может произойти? Замкнет или просто не будет работать?
1 и 2 контакт, не имеет маркировки фаза или ноль, плюс или минус, внутри реле установлен диодный мост, который не позволяет допустить ошибочного подключения
Переделать реле времени на 12 Вольт возможно, нужно изучить схему питания, думаю все дело в токоограничительном сопротивлении. Заводской вариант тоже присутствует, заказывается специально.
Здесь указаны все контакты
Закажите в интернете
да, в момент подключения к электросети, встроенный аккумулятор подзаряжается
Цитирую Александр:
потребление электроэнергии реле времени очень незначительно
остается только изучить плюсы и минусы аккумулятора, находящегося под постоянной подзарядкой или отключенным
принципиальной электрической схемы нет
здесь мы осуждали устройство и возможности реле времени electroforum.su/index.php/topic,2856.msg34399.html#msg34399
может там кто поможет
Схема подключения реле времени на 30 Ампер
Да, конечно возможно, сразу переходите в режим программирования
Включение программирования осуществляется кнопкой Р
1) Нажимаем кнопку Р включается первый цикл включения, вы увидите свое время включения 20:00, далее при помощи кнопок H+ (час) и M+ (минута) выбираете нужное вам время включения и по необходимости D+ день недели.
2) Нажимаем повторно кнопку Р включается первый цикл отключения, вы увидите свое время отключения 08:00, далее при помощи кнопок H+ (час) и M+ (минута) выбираете нужное вам время отключения и по необходимости D+ день недели.
Время установлено, после можете нажать кнопку часы или через несколько секунд, режим программирования отключится.
з.ы. извиняюсь за задержку с ответом, был в отпуске
такие случаи встречались, когда подключена сильно большая нагрузка или были короткие замыкания в цепи нагрузки
- электронной блок питания (для светодиодов) содержит конденсатор при включении создает большой пусковой ток, что приводит к подгоранию контактов
- короткие замыкания дают такой же эффект, подгорания контактов
в итоге реле времени "щелкает" в заданное время, но нагрузка не включается
здесь как вариант можно попробовать поменять силовое реле, внутри реле времени
по цене и возможностям смотрите сами, может проще купить новое
